氣動閥門定位器工作原理介紹

氣動閥門定位器是一種將電氣信號轉換成壓力信號的轉換裝置，以壓縮空氣或氮氣為工作氣源來控制工業爐調節閥的開度大小。普遍用于工業爐溫度自動控制系統中對氣動閥門執行機構的連續控制。

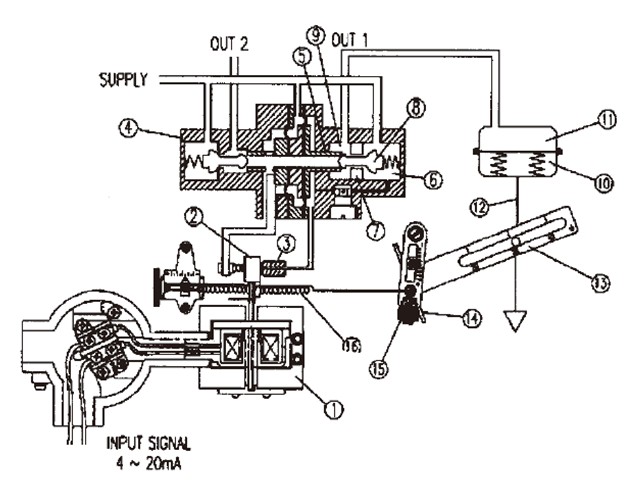

氣動閥門定位器是按力平衡原理工作的，實現由輸入的4～20mA電流信號控制氣動閥門由0～100％的開啟度。其工作原理如下圖。

當需要增加閥門開啟度，計算機控制系統的輸出電流信號就會上升，力矩馬達①產生電磁場，擋板②受電磁場力遠離噴嘴③。噴嘴③和擋板②間距變大，排出放大器④內部的線軸⑤上方氣壓。受其影響線軸⑤向右邊移動，推動擋住底座⑦ 的閥芯⑨ ，氣壓通過底座⑦輸入到執行機構⑩ 。隨著執行機構氣室⑩ 內部壓力增加，執行機構推桿⑥下降，通過反饋桿⑩把執行機構推桿@的位移變化傳達到滑板⑩。這個位移變化又傳達到量程④反饋桿，拉動量程彈簧16。當量程彈簧16和力矩馬達① 的力保持平衡時，擋板② 回到原位，減小與噴嘴③ 間距。隨著通過噴嘴③排出空氣量的減小，線軸⑤上方氣壓增加。線軸⑤回到原位，閥芯⑧重新堵住底座⑦ ，停止氣壓輸入到執行機構⑩。當執行機構⑩的運動停止時，定位器保持穩定狀態。
