API-6D平板閘閥介紹

API 6D 平板閘閥的材料選用按ASTM (美國材料試驗學會) 所頒布的相關規范選用。有時用戶會對主要零部件的材料提出要求, 如閥桿材料用AISI 4140 , 閘板、閥座材料用ASTM A515 或ASTM A516 。按照API 6D 規范及ANSI/ ASME B16134 、ANSI/ ASME B1615 、ANSI/ ASME B16110 、AN2SI/ASME B16147 、ANSI/ ASME B3114 、ANSI/ASME B3118 和ANSI/ ASME B16125 設計的平板閘閥典型產品結構見圖1 和圖2 。

API 6D平板閘閥有二個浮動的閥座, 每個閥座都設計成兩個方向介質流動時均能密封, 因此API 6D 平板閘閥不但能實現雙向密封, 而且能實現進、出口同時密封。當閥門受熱膨脹并造成中腔的壓力大于管道壓力時, 介質作用在閥座兩邊的壓力差將把浮動閥座推離閘板, 使中腔壓力通過閘板與閥座間的間隙泄放到管道中, 實現雙排泄?！「?dòng)閥座上既設計有R - PTFE 增強聚四氟乙烯密封圈, 又設計有A102 焊條堆焊的不銹鋼密封圈, 其中R - PTFE 密封面比不銹鋼密封面高012～013mm。當介質壓力較低時, 閥處于軟密封狀態, 當介質壓力升高, 使R - PTFE 產生彈性變形達到012～013mm 時, 就可實現軟、硬雙重密封。

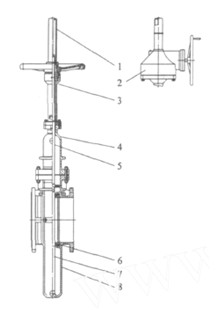

1、 護罩 2、傘齒輪 3、支架 4、閥蓋 5、閥桿 6、閥座 7、閘閥 8、閥體	1、護罩 2、傘齒輪箱 3、支架 4、閥蓋 5、閥桿 6、閥座 7、閘閥 8、閥體

API 6D平板閘閥的閥體和閥蓋上設計有注脂閥。密封油脂通過閥體上的注脂閥可進入閥座, 注入R - PTFE 密封圈和不銹鋼密封圈之間, 進入密封面, 起輔助密封作用, 使密封更可靠, 達到零滲漏。密封油脂通過閥蓋上的注脂閥可進入填料隔環, 注入閥桿和柔性石墨之間, 起到輔助密封作用, 使密封更可靠, 達到零滲漏。在閥蓋上設計有泄壓閥, 當需要時, 將手動通過泄壓閥對中腔進行泄壓, 使壓力值降到零。313 　上密封座API 6D 平板閘閥設計有上密封座, 并根據用戶的要求分別設計為軟和硬2 種結構, 當閥桿處于全開位置時, 可實現上密封的零滲漏。314 　閘板閘板為帶導流孔結構, 使平板閘閥在全開或全關時, 閥座的密封面處于閘板的保護下, 不會受到介質的沖刷, 能延長使用壽命。閘閥設計為全通徑 結構, 不但流阻小, 壓力損失小, 而且便于管線的清掃。315 　全密封平板閘閥為全密封結構, 外露的閥桿由防護罩保護, 以防止外部雜質進入傳動裝置。閥上裝有可視式的指示桿, 以指示閥的開啟和關閉狀態。
