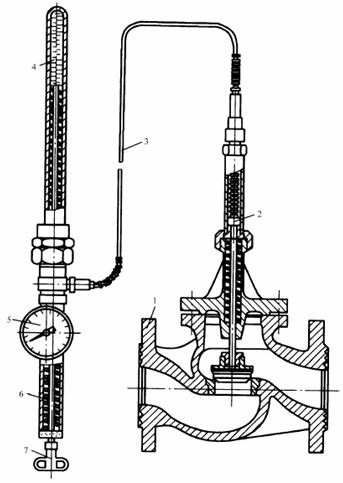

| 自力式溫度調節閥結構圖如右圖。 溫包插入要調溫的管路或容器中，溫包中充以一定量的易膨脹液體。液體的體積與溫度有關。 溫包可以作為調節閥的靈敏元件。通過給定裝置6 和調節旋鈕3，可改變充有膨脹液的溫包4 的容積，使調節閥設定在一個適當?shù)臏囟戎?。管路或? 器內溫度的變化，導致溫包內液體體積的變化。這一變化通過毛細管3，以壓力形式傳送給活塞2。活塞2作用于閥門1的閥桿上，開啟或者關閉安裝在管道上的調節閥。開啟還是關閉是根據所得到的指令，以及閥的安全位置（常閉或常開）所決定的。 自力式溫度調節閥還包含一個壓力計5，以便讀出膨脹液的壓力。溫包4、壓力計5、給定裝置6 及調節按鈕7形成調節閥的恒溫器。 |
 1—閥門 2—活塞 3—鏈接毛細管 4溫包 5—壓力計 6—給定裝置 7—調節按鈕 |
