ZCA真空電磁閥
一、ZCA真空電磁閥 概述
ZCA真空電磁閥是適用于真空設備管路做二位式通斷切換執行機構。它廣泛應用于食品、冶金等行業真空系統管路上。
 |
 |
ZCA真空電磁閥 |

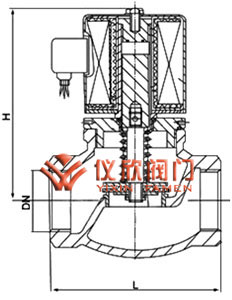

ZCA真空電磁閥結構尺寸圖 |
二、ZCA真空電磁閥 技術參數
| 工作介質 |
空氣等非腐蝕性氣體 |
| 介質溫度 ℃ |
≤60 |
| 工作壓力 MPa |
1.0 |
| 工作壓差 MPa |
-0.1～0 |
| 電源電壓 |
AC220V DC24V 其余規格可作特殊訂貨 |
| 使用壽命 |
JB/T7352-94規定 |
| 額定流量系數 KV |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
| 泄漏量 ml/min |
按JB/T7352-94.F規定 |
| 公稱通徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
| 功 耗（VA） |
50 |
90 |
三、ZCA真空電磁閥 安裝尺寸
| 公稱通徑 DN |
內螺紋連接 |
法蘭連接 |
| 內螺紋 |
外形尺寸 |
外形尺寸 |
法蘭尺寸 |
| G |
H |
L |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
| 15 |
1/2″ |
148 |
92 |
176 |
130 |
95 |
65 |
46 |
4-φ14 |
14 |
2 |
| 20 |
3/4″ |
148 |
92 |
181 |
150 |
105 |
75 |
56 |
4-φ14 |
16 |
2 |
| 25 |
1″ |
148 |
110 |
210 |
160 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
| 32 |
11/4″ |
182 |
120 |
221 |
180 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
| 40 |
11/2″ |
182 |
140 |
230 |
200 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
| 50 |
2″ |
192 |
162 |
252 |
230 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
