電動調節閥
儀欣閥門

儀欣閥門：電動控制閥>>電動截止閥>>J941F電動襯氟截止閥

J941F電動襯氟截止閥

一、J941F電動襯氟截止閥 概述

截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來做接通或截斷管路中的介質，但不能做節流用。
J941F電動襯氟截止閥基本結構：
1.氟塑料襯里J41F46型直通式、J45F46直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

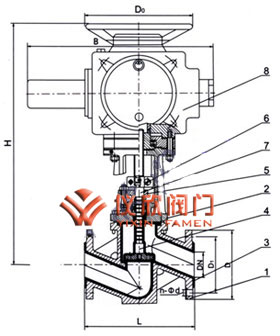

J941F電動襯氟截止閥 J941F電動襯氟截止閥尺寸圖
J941F電動襯氟截止閥 J941F電動襯氟截止閥結構尺寸圖

二、J941F電動襯氟截止閥　設計規范

遵循規范 STANDARD
設計與制造 GB 12238 /GB 12235
結構長度 GB 12221
(長—短系列)
法蘭尺寸 JB78/JB79
(GB.HG.SH)
壓力試驗 GB/T 13927
標志 GB 12220
供貨/td> GB/T 12252

部件列表：1.閥體　2.閥蓋　3.閥體襯里　4.閥瓣 5.壓蓋子　6.連接板　7.閥桿　8.電動裝置

三、J941F電動襯氟截止閥 主要零件材料/h2>
零件名稱 灰鑄鐵 鑄鋼 不銹剛 超低碳不銹鋼
Z C P R PL RL
閥體、閥蓋 HT250/WCB WCB CF8 CF8M CF3 CF3M
閥瓣、閥桿 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2 Ti 00Cr18Ni10 00Cr17Ni14Mo2
活街螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2
襯里層/閥座 FEP(F46) PCTFE(F3) PFA (可溶性聚四氟乙烯)
填料 PTFE (F4) PTFE (F4)
填料壓蓋 WCB WCB CF8 CF8M CF3 CF3M
閥桿螺母 ZCuAl10Fe3 ZCuAl10Fe3
蝶栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手輪 HT200 HT200 WCC WCC WCC WCC

四、J941F電動襯氟截止閥 主要連接尺寸及重量

公稱通徑 標準值 參考值
DN (mm) NPS (inch) L D D1 D2 f b Z-φd D0 H1 H2 W(kg)
PN1.0(MPa)
15 1/2 130 95 65 45 2 14 4-φ14 100 235 260 7
20 3/4 150 105 75 55 2 16 4-φ14 100 240 265 7.5
25 1 160 115 85 65 2 16 4-φ14 120 245 270 8
32 11/4 180 135 100 78 2 18 4-φ18 140 255 285 12
40 11/2 200 145 110 85 3 18 4-φ18 140 285 315 14
50 2 230 160 125 100 3 20 4-φ18 160 295 330 19
65 21/2 290 180 145 120 3 20 4-φ18 180 350 395 27
80 3 310 195 160 135 3 22 4-φ18 240 395 445 42
100 4 350 215 180 155 3 22 8-φ18 240 450 490 50
125 5 400 245 210 185 3 24 8-φ18 280 525 555 64
150 6 480 280 240 210 3 24 8-φ23 320 605 645 85
200 8 495 335 295 265 3 26 8-φ23 360 645 765 　105
250 10 622 390 350 320 3 28 12-φ23 400 685 805 　135
300 12 698 440 400 368 4 28 12-φ23 400 710 814 　155
350 14 787 500 460 428 4 30 16-φ23 450 750 855 320
PN1.6(MPa)
15 1/2 130 95 65 45 2 14 4-φ14 100 240 265 7
20 3/4 150 105 75 55 2 16 4-φ14 100 245 270 7.6
25 1 160 115 85 65 2 16 4-φ14 120 250 275 8.2
32 11/4 180 135 100 78 2 18 4-φ18 140 260 290 12
40 11/2 200 145 110 85 3 18 4-φ18 140 285 325 14
50 2 230 160 125 100 3 20 4-φ18 160 300 335 18
65 21/2 290 180 145 120 3 20 4-φ18 180 355 400 26
80 3 310 195 160 135 3 22 8-φ18 240 400 450 40
100 4 350 215 180 155 3 24 8-φ18 240 455 495 50
125 5 400 245 210 185 3 26 8-φ18 280 530 560 65
150 6 480 280 240 210 3 28 8-φ23 320 605 650 85
200 8 495 335 295 265 3 30 12-φ23 360 650 770 　150
250 10 622 405 355 320 3 32 12-φ25 400 690 810 　245
300 12 698 460 410 375 4 34 12-φ25 400 730 845 　295
PN2.5(MPa)
15 1/2 130 95 65 45 2 16 4-φ14 120 240 270 7.5
20 3/4 150 105 75 55 2 16 4-φ14 120 245 275 8
25 1 160 115 85 65 2 16 4-φ14 140 250 290 9
32 11/4 180 135 100 78 2 18 4-φ18 160 260 325 13
40 11/2 200 145 110 85 2 18 4-φ18 180 285 335 15
50 2 230 160 125 100 3 20 4-φ18 180 300 335 20
65 21/2 290 180 145 120 3 22 8-φ18 240 355 400 28
80 3 310 195 160 135 3 22 8-φ18 280 400 450 42
100 4 350 230 180 160 3 24 8-φ23 320 455 495 57
125 5 400 270 210 188 3 28 8-φ25 320 560 560 71
150 6 480 300 240 218 3 30 8-φ25 360 610 650 90
