J641H氣動截止閥

一、J641H氣動截止閥 主要用途

本閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。

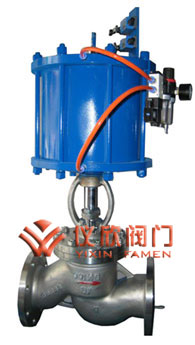

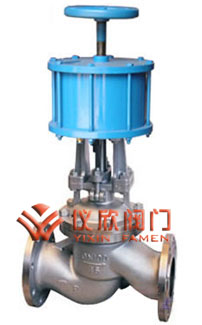

J641H氣動截止閥	J641H氣動截止閥

二、J641H氣動截止閥 結構特點

1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

三、J641H氣動截止閥 應用規范

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材 料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標 志		GB/T12220
供 貨		JB/T7928

四、J641H氣動截止閥 主要零件材料及主要用途

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2Mo2Ti		CF8M Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸類、 堿類、混酸	200
ZG00Crl7Nil4M02		CF3M Stellite12	Stel1ite6	316L	PTFE	磷酸類、 尿素、甲銨液	200
ZGlCr5MO		ZGlCr5MO Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

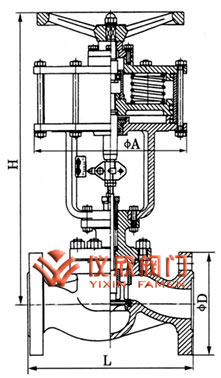

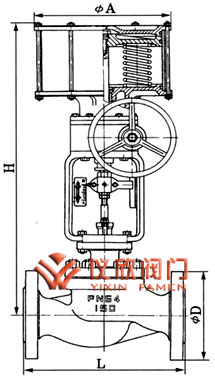

五、J641H氣動截止閥 主要外形尺寸、連接尺寸及質量

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值									參考值
		L	D	D1	n	D6	b	f	f1	Z-φd	L1	H
1．6	50	230	160	125	100		16	3		4-φ18	185	645
	65	290	180	145	120		18	3		4-φ18	232	690
	80	310	195	160	135		20	3		8-φ18	232	715
	100	350	215	180	155		20	3		8-φ18	232	770
	125	400	254	210	185		22	3		8-φ18	283	780
	150	480	280	240	210		24	3		8-φ23	283	810
	200	600	335	295	265		26	3		12-φ23	283	967
	250	622	405	355	320		30	3		12-φ25	283	1143
	300	698	460	410	375		30	4		12-φ25	283	1292
2.5	50	230	160	125	100		20	3		4-φ18	185	645
	65	290	180	145	120		22	3		8-φ18	232	690
	80	310	195	160	135		22	3		8-φ18	232	715
	100	350	230	190	160		24	3		8-φ23	232	770
	125	400	270	220	188		28	3		8-φ25	283	780
	150	480	300	250	218		30	3		8-φ25	283	810
	200	600	360	310	278		34	3		12-φ25	283	967
	250	622	425	370	332		36	3		12-φ30	283	1143
	300	698	485	430	390		40	4		16-φ30	283	1292
4．0	50	230	160	125	100	88	20	3	4	4-φ18	185	645
	65	290	180	145	120	110	22	3	4	8-φ18	232	690
	80	310	195	160	135	121	22	3	4	8-φ18	232	715
	100	350	230	190	160	150	24	3	4．5	8-φ23	232	770
	125	400	270	220	188	176	28	3	4．5	8-φ25	283	782
	150	480	300	250	218	204	30	3	4．5	8-φ25	283	875
	200	600	375	320	282	260	38	3	4．5	12-φ30	283	1160
