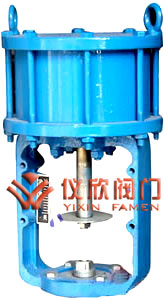

ZSA/B-P型是帶彈簧復位可調零比例式氣動活塞式直行程執行機構。特點是輸出力大，結構簡潔、可靠、輕小、動作速度快、抗震性好?？膳c直通單雙座、角型、套筒、隔膜、精小型等直行程類調節閥組配并帶上定位器成為氣動活塞式調節閥。選用不同的彈簧范圍可獲得需要的許用壓差。
ZS型是用于與切斷閥相配套的二位式彈簧復位活塞式執行機構。具有動作迅速（可達1.2-4.5S）、可靠、體積輕小的特點。
ZSN型是雙向無彈簧活塞式執行機構，常與高壓差、大口徑、開關速度要求較高（1-2S）和高溫切斷閥組配。
ZS-P、ZS型執行機構都可配ZPXS型側裝手操機構。
ZSN型配頂裝手操機構ZDS。
 |
 |
氣動活塞式執行機構 | 氣動活塞式執行機構 |
ZS-P型須配氣動或電-氣閥門定位器、空氣過濾減壓器，其氣源壓力根據彈簧范圍；ZS型配二位三通電磁閥，空氣過濾減壓器和行程開關；ZSN型配二位五通電磁閥和行程開關。
| 型號項目 | ZS-1P | ZS-2P | ZS-3P | ZS-4P | ZS-5P | ZS-6P | |
|---|---|---|---|---|---|---|---|
| 氣缸直徑? mm | 100 | 125 | 160 | 200 | 250 | 320 | |
| 行??? 程? mm | 10 | 10；16 | 16；25 | 25；40 | 40；60 | 60 | |
| 彈簧范圍? KPa | 40-200；80-240；100-200；200-350；350-500 | ||||||
| 供氣壓力MPa | ZSA，ZSN為0.4-0.6; ZS-P：氣開比彈簧范圍上限大0.05 氣關按上限+下限+0.05 |
||||||
| ZS-P 推桿輸出力 N |
350-500KPa | 2674 | 4165 | 6860 | 10740 | 16800 | 27440 |
| 200-350KPa | 1528 | 2300 | 3920 | 6140 | 9600 | 15680 | |
| 100-200KPa | 764 | 1190 | 1960 | 3070 | 4800 | 7840 | |
| 80-240Kpa | 610 | 952 | 1568 | 2450 | 3840 | 6270 | |
| 配帶側裝手操機構 | ZPXS-2 | ZPXS-3 | ZPXS-4 | ZPXS-5 | ZPXS-6 | ||
注：⒈ 推力計算均以反作用始動彈簧力為準；彈簧范圍按350-500KPa檔，配氣關式閥采用較小的彈簧范圍。
⒉ ZS、ZSN型氣缸直徑與ZS-P型相同。
⒊ 短檔行程用于ZS、ZSN型。
| 零件名稱 | 材料 | 零件名稱 | 材料 |
|---|---|---|---|
| 氣缸 | 精拉鋁合金管，硬陽極氧化 | 活??? 塞 | LY12 |
| 壓縮彈簧 | 60Si2MnA | 推??? 桿 | 2Cr13 |
| QY型密封圈 | TPU、EPDM | 支??? 架 | HT250 |

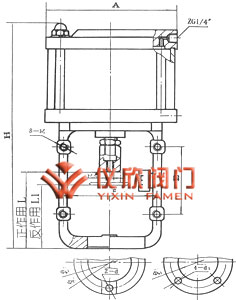

| 型號尺寸 | ZS-1P | ZS-2P | ZS-3P | ZS-4P | ZS-5P | ZS-6P |
|---|---|---|---|---|---|---|
| ZS-1 | ZS-2 | ZS-3 | ZS-4 | ZS-5 | ZS-6 | |
| ZSN-1 | ZSN-2 | ZSN-3 | ZSN-4 | ZSN-5 | ZSN-6 | |
| A | 125×125 | 148×148 | 185×185 | 232×232 | 283×283 | 283×283 |
| H | 250 | 290 | 325 | 440 | 590 | 640 |
| 250 | 290 | 325 | 440 | 590 | 640 | |
| 200 | 245 | 272 | 352 | 431 | 510 | |
| L | 90 | 97 | 110 | 150 | 170 | 295 |
| L1 | 60 | 81 | 92 | 115 | 110 | 200 |
| Md | M10 | M12×1.25 | M16×1.5 | M20×1.5 | ||
| F | 92 | 100 | 125 | 168 | 195 | 250 |
| E | 80 | 80 | 100 | 120 | 150 | |
| B | 60+ | 80+ | 95+ | 100+ | ||
| 8-M | M10 | M12 | M16 | |||
| Z-d | 9 | ? | ? | ? | ||
| T | 80 | ? | ? | ? | ||
| b1 | ? | ? | ? | 105 | 118 | 130 |
| 4-d1 | ? | ? | ? | 11 | 14 | 16 |
