電動閥門氣動閥門自力式調節閥手動閥門

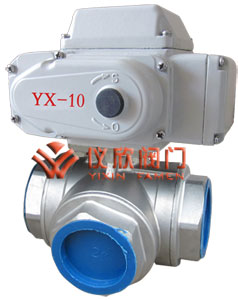

電動內螺紋三通球閥由YXR、YXX、精小型電動執行器與高平臺內螺紋三通球閥組成，根據閥門的結構分為L(zhǎng)型與T型兩種。電動內螺紋球閥結構緊湊、外型美觀、密封性能好，通過220V電源信號或者手操器即可實現管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
 |
 |
電動內螺紋三通球閥 | 電動內螺紋三通球閥尺寸圖 |
| 序號NO | 零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 3 | 球 | 不銹鋼CF8M/CF8 |
| 4 | 球墊 | 聚四氟乙烯PTFE |
| 5 | 閥桿 | 不銹鋼CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯PTFE |
| 7 | 中口 | 聚四氟乙烯PTFE |
| 8 | 大薄片 | 聚四氟乙烯PTFE |
| 9 | 壓蓋螺母 | 不銹鋼CF8M/CF8 |
| 10 | 手柄 | 不銹鋼CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 華司 | 不銹鋼CF8 |
| 13 | 螺帽 | 不銹鋼CF8 |
| 14 | 鎖定裝置 | 不銹鋼CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲蓋 | 不銹鋼CF8M/CF8 |
L型主要尺寸
| SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT(g) |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
| 1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
| 1 1 / 4 " | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
| 1 1 / 2 " | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
| 2" | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
T型主要尺寸
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 | 10-24UNC | 1000 |
| 1 1 / 4 " | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 | 10-24UNC | 2000 |
| 1 1 / 2 " | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
| 2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
