| 零件名稱 | 材質 | |
|---|---|---|
| GB | ASTM | |
| 閥體、閥蓋 | WCB | A216-WCB |
| 密封圈 | PTFE、對位聚苯 | PTFE、對位聚苯 |
| 球體 | 1Cr18Ni9Ti | SS 304 |
| 閥座、閥桿 | 2Cr13 | A246-416 |
| 雙頭螺柱 | 35CrMoA | A193-B7 |
 |
 |

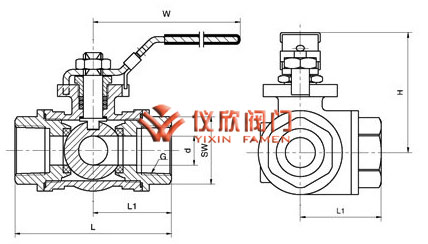

內螺紋三通球閥 | 內螺紋三通球閥結構圖 |
| 公稱壓力(MPa) | 試驗壓力 | |||
|---|---|---|---|---|
| 殼體 | 高壓液密封 | 低壓氣密封 | ||
| 1.6 | 2.4 | 1.76 | 0.6 | |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| CLASS150 | 3.O | 2.2 | ||
| 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |||
| 適用溫度 | -28-350℃ | |||
| 應用規(guī)范 | 連接法蘭 | JB79-59、GB9113、HG20592-97、ANSI B16.5 | ||
| 檢驗試驗 | GB9/T 9092-99、API 598 | |||
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 33.5 | 37.5 | 22.4 | 35.0 | 10-20NC |
| 3/4″ | 16 | 85 | 64 | 126 | 81.5 | 39.0 | 42.5 | 22.4 | 35.0 | 10-20NC |
| 1″ | 20 | 100 | 80 | 145 | 102.0 | 50.5 | 51.5 | 22.4 | 35.0 | 10-20NC |
| 1 1/4″ | 25 | 115 | 90 | 145 | 108.5 | 51.0 | 57.5 | 25.4 | 38.1 | 10-20NC |
| 1 1/2″ | 32 | 125 | 96 | 204 | 12101 | 58.0 | 63.0 | 25.4 | 38.1 | 1/4-20UNC |
| 2″ | 38.1 | 148 | 106 | 204 | 138.5 | 65.5 | 73.0 | 25.4 | 38.1 | 1/4-20UNC |
