電動閥門氣動閥門自力式調節閥手動閥門
氧氣閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多特別嚴格的要求。因?yàn)檠鯕鈱僖兹家妆ｋU(xiǎn)品，所以必需防泄漏，防靜電，防火花，以避免發生事故。 在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，有效地降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。 技術參數 閥體材質 1Cr18Ni9Ti 公稱壓力PN(MPa) 2.5 公稱通徑DN(mm) 15-400 性能描述 特點 具有密封性能好，操作輕便靈活，安全可靠，使用壽命長等優點。
 |
 |

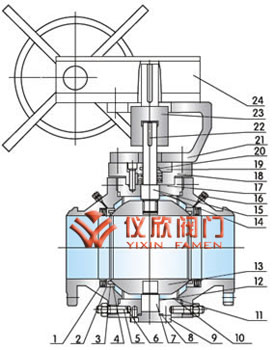

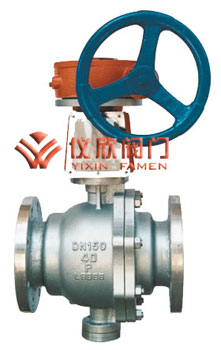

氧氣球閥 | 氧氣球閥結 |
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
|---|---|---|---|---|
| GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
| 公稱壓 | 1.6 | 2.5 | 4.0 |
|---|---|---|---|
| 強度試驗 | 2.4 | 3.8 | 6.0 |
| 水密封試驗 | 1.8 | 2.8 | 4.4 |
| 氣密封試驗 | 0.4-0.7 | ||
| 閥體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M |
|---|---|---|---|---|---|---|---|
| 球體閥桿 | 2Cr13 | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
| 閥 座 | 聚四氟乙烯 加坡纖增強聚四氟乙烯 對位聚笨 | ||||||
| 墊片 | 聚四氟乙烯 不銹鋼/柔性石墨 齒形墊片 | ||||||
| 閥桿座 | 聚四氟乙烯 不銹鋼/柔性石墨 |
||||||
| 填料 | 聚四氟乙烯 增強柔性石墨 |
||||||
| 填料壓蓋 | WCB | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L |
| 溫度 | -29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯PTFE+GLASS) -29～300(對位聚笨 PPL) |
||||||
| 介質 | 水 蒸汽 油品 | 硝酸類 | 強氧化介質 | 醋酸類 | 尿素類 | ||
不銹鋼氧氣球閥PN1.6MPa主要連接尺寸及重量
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 140 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt（㎏） | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
不銹鋼氧氣球閥PN2.5MPa主要連接尺寸及重量
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | - | - | - | - | - | - | - | - | - | - | - | - |
不銹鋼氧氣球閥PN4.0MPa主要連接尺寸及重量
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
| Wt(Kg) | - | - | - | - | - | - | - | - | - | - | - | - |
