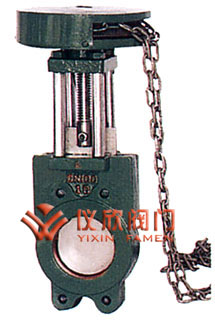

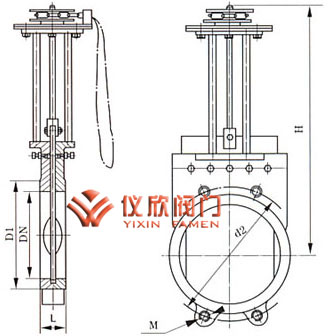

鏈輪式漿液閥 | 鏈輪式漿液閥尺寸圖 |
| 公稱壓力PN（MPa) | 試驗壓力（MPa） | 適用介質(zhì) | 工作溫度（℃） | |
|---|---|---|---|---|
| 殼體 | 密封 | |||
| 0.6 | 0.9 | 0.66 | 煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 | ≤80℃ |
| 1.0 | 1.5 | 1.1 | ||
| DN | L | D1 | D2 | H | n-M | |
|---|---|---|---|---|---|---|
| 0.6 | 1.0 | |||||
| 50 | 48 | 48 | 100 | 125 | 330 | 4-M16 |
| 65 | 48 | 48 | 120 | 145 | 340 | 4-M16 |
| 80 | 50 | 50 | 135 | 160 | 380 | 8-M16 |
| 100 | 50 | 50 | 155 | 180 | 440 | 8-M16 |
| 125 | 50 | 50 | 185 | 210 | 500 | 8-M16 |
| 150 | 60 | 60 | 210 | 240 | 600 | 8-M20 |
| 200 | 60 | 60 | 265 | 295 | 700 | 8-M20 |
| 250 | 70 | 70 | 320 | 350 | 890 | 12-M20 |
| 300 | 70 | 80 | 368 | 400 | 1050 | 12-M20 |
| 350 | 80 | 90 | 428 | 460 | 1160 | 16-M20 |
| 400 | 80 | 120 | 482 | 515 | 1200 | 16-M22 |
