H44鑄鐵止回閥

一、H44鑄鐵止回閥 結構特點

1.產品設計制造按中國標準GB12236設計制造，結構合理，密封可靠，性能優良。
2.瓣、閥座密封面采用鈷基硬質合金（堆焊STL），耐磨、耐高溫、耐腐蝕、使用壽命長。
3.可采用各種法蘭連接、各種壓力等級、各種標準及材料，滿足工程需要和用戶要求。
4.軸與閥瓣連接采用內裝結構，不存在外泄漏點，使用可靠。

H44鑄鐵止回閥	H44鑄鐵止回閥

二、H44鑄鐵止回閥 主要技術參數

公稱壓力MPa	試驗壓力MPa		使用 介質
	殼體	密封
1.0～1.6	1.76	2.4	水、蒸汽
			油品
			水、油品、蒸汽

三、H44鑄鐵止回閥 應用規范

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

四、H44鑄鐵止回閥 主要零件材料

閥體、閥蓋、閥瓣	密封圈	襯套	墊片
灰鑄鐵	不銹鋼	黃銅	橡膠石棉板
	灰鑄鐵
	黃銅

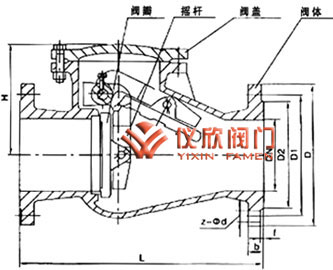

五、H44鑄鐵止回閥 主要外形尺寸

口徑 DN(mm)	40	50	65	80	100	125	150	200	250	350	300	400	450	500	600	700	800
L	200	230	290	310	350	400	480	500	550	720	620	820	1000	1000	1300	1440	1440
D	145	160	180	195	215	245	280	335	390	500	440	565	615	670	780	895	1010
H	120	130	142	160	178	203	233	262	300	392	320	448	485	525	580	625	625
